Baterijski alat za montažu

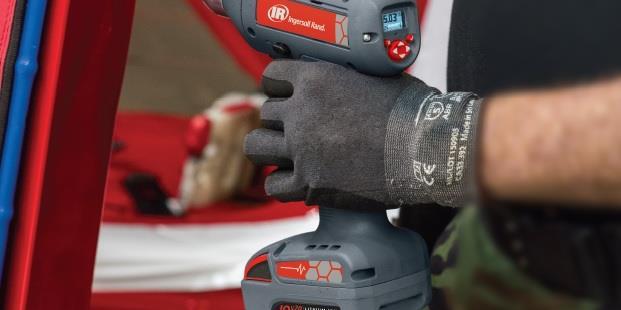

Baterijski odvijači QX predstavljaju novi revolucionarni korak u svijetu montaže. Baterijski odvijači QX su pametni alat koji Vam poboljšava procesnu kontrolu, udobnost radnika i kontinuirano bilježenje podataka putem vanjske upravljačke jedinice. Suvremena proizvodnja zahtijeva snižavanje troškova i povećanje visokokvalitetnih proizvoda.

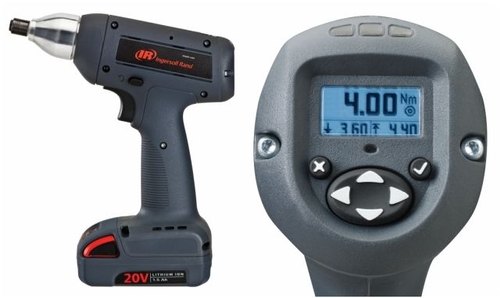

Na baterijskim odvijačima QX možete postaviti 8 različitih programa zavrtanja/odvrtanja, što može zamijeniti više montažnih alata na radnom mjestu u montaži. Baterijski odvijač na poleđini ima tri LED indikatora (zelena, crvena, žuta) koji nas informiraju o uspješnosti odvrtanja/zavrtanja vijčanog spoja.

Baterijski vijačniki QX

Baterijski odvijači QX mogu se povezati s vanjskom upravljačkom jedinicom INSIGHT qxc , koja nam omogućuje postavljanje 32 različita programa na samom baterijskom odvijaču QX. Na upravljačkoj jedinici 32 programa možemo povezati u 256 različitih poslova (job). Vanjska upravljačka jedinica ima mogućnost priključivanja više alata na samu upravljačku jedinicu ( 2,4,6 ). Mogućnost se kupuje jednokratnom licencom.

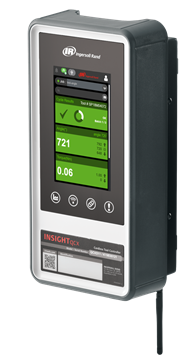

INSIGHT qxc

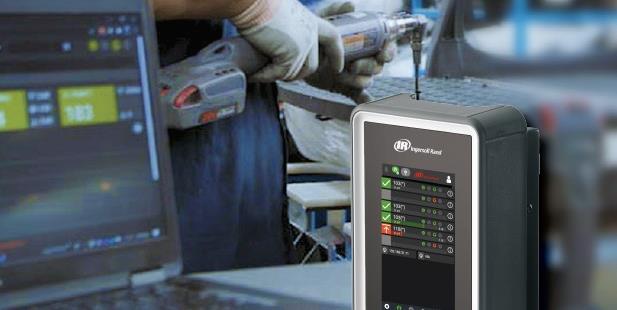

Upravljačka jedinica INSIGHT qxc omogućuje automatsko upravljanje kompatibilno s većinom industrijskih protokola komunikacije kao što su na primjer: profinet , profibus , openprotocol...
Upravljačka jedinica INSIGHT qxc ima svoju SSD memorijsku karticu na koju pohranjuje sve postavke upravljačke jedinice, kao i rezultate poslova zavrtanja/odvrtanja vijaka. Upravljačka jedinica može pohraniti 50.000 rezultata vijčanih spojeva, zajedno s krivuljama zavrtanja/odvrtanja. Komunikacija između upravljačke jedinice i odvijača odvija se bežično, putem WIBI komunikacije i ne utječe na ostale uređaje povezane na WIFI.


Baterijske odvijače dijelimo u više skupina. QXN, QXC, QXX i QXM su na dvije različite baterijske platforme, 20V i 40V.

- Osnovna izvedba QXN baterijskog odvijača omogućuje samo jednu postavku na odvijaču. Odvijač nije opremljen prikazom zaslona. Stanje na odvijaču pokazuju nam tri LED indikatora.

- Baterijski odvijač QXC je serija odvijača koja ima ekran i nema bežičnu komunikaciju. Na odvijaču je moguće postaviti 8 različitih postavki.

- Baterijski odvijač QXX je serija odvijača koja ima i ekran i bežičnu komunikaciju. Ukoliko se odvijač koristi samostalno, bez vanjske kontrolne jedinice, na odvijaču se može postaviti 8 različitih postavki. Ukoliko se odvijač poveže s upravljačkom jedinicom INSIGHT qxc, na odvijaču se može postaviti 32 postavki.

- Serija baterijskih odvijača QXM namijenjena je za velike momente do 2000 Nm. Odvijač uključuje multiplikator momenta. Kod samog izbora multiplikatora treba se također izabrati optimalni reakcijski krak.





- Za više momente, gdje je zadržavanje nemoguće i priroda posla ne omogućuje uporabu reakcijskog kraka, odlično rješenje je QX- ETS ( »ergonomski vijčani sustav« ) Baterijski odvijač QX- ETS ima impulsno isključivanje. To znači da se na kraju umjesto brzog trzaja isključivanje obavlja s nekoliko impulsa koji se podešavaju zajedno s različitim režimima rada.


Podešavanje odvijača može se izvoditi na više načina. Neka podešavanja mogu se postaviti ručno, putem stražnjeg ekrana na odvijaču. Zbog bržeg postavljanja, ono se obavlja putem programske opreme ICS (upute za uporabu) ili u slučaju povezivanja s vanjskom upravljačkom jedinicom INSIGHT qxc, preko mrežnog sučelja.

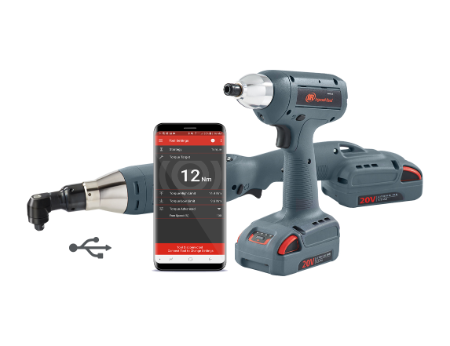

Za povećanje mobilnosti, jednostavnosti i fleksibilnosti baterijskog odvijača Ingersoll Rand QX, dostupna nam je mobilna aplikacija INSIGHT Connect app za brzo podešavanje parametara na samom odvijaču i pregled opravljenih poslova izrade vijčanih spojeva.

INSIGHT Connect
